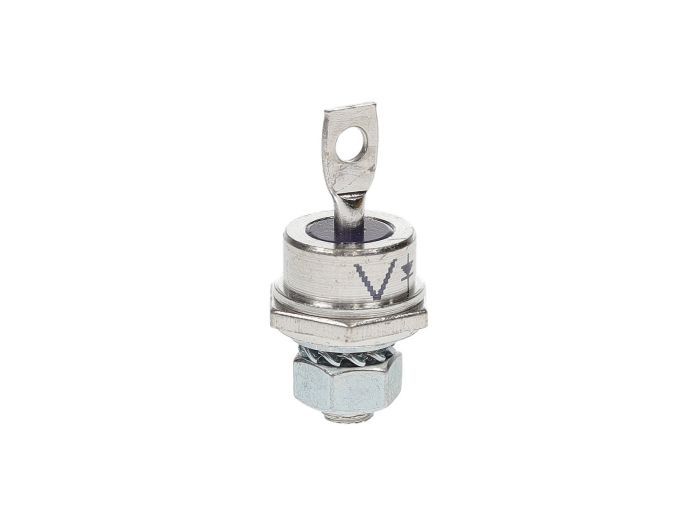

Vishay VS-70HFL100S05

Артикул: VS-70HFL100S05

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 110 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-70HFL100S05

Раздел

Быстрое восстановление

Подраздел

Vishay

Вес

Проверка параметров цепи: ток нагрузки до 70 А (avg), пиковое напряжение в линии не более 1000 В.
Соответствие скорости переключения: trr 500 нс подходит для среднечастотных схем.
Требования к охлаждению: необходима установка на радиатор через теплопроводящую пасту.
Совместимость по резьбе: стандарт шпильки 1/4-28 UNF-2A.
Тип подключения: гибкий вывод с наконечником (Lug) под болт.
Полярность: катод на основании (Forward), анод на гибком выводе.
Ограничения: не превышать момент затяжки 37 lbf-inches (4.2 Нм) во избежание повреждения корпуса.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное обратное напряжение (Vrrm): 1000 В

Средний выпрямленный ток (If avg): 70 А

Максимальный действующий ток (If rms): 110 А

Время обратного восстановления (trr): 500 нс

Пиковый ударный ток (Ifsm): 730 А

Прямое падение напряжения (Vfm): 1.85 В

Тип монтажа: резьбовая шпилька (Stud mount)

Применение

Серия 70HFL: число после префикса указывает на класс напряжения (100 = 1000 В).

Суффикс S05: обозначает характеристики времени восстановления (500 нс).

Полярность: стандартная модель — катод на шпильке; модели с суффиксом 'R' (например, 70HFLR) имеют обратную полярность (анод на шпильке).

Возможные замены: силовые диоды в корпусе DO-5 от Semikron, Infineon или ABB с аналогичными Trr и напряжением.

FAQ

Какая полярность у диода VS-70HFL100S05?

В данной модели реализована прямая полярность: катод находится на резьбовом основании (шпильке), анод — на гибком выводе.

Какое усилие прикладывать при монтаже на радиатор?

Рекомендуемый момент затяжки составляет 37 lbf-inches (около 4.2 Нм). Превышение этого значения может привести к деформации корпуса.

Для каких задач подходит время восстановления 500 нс?

Это значение оптимально для мощных выпрямителей и инверторов, работающих на частотах до нескольких десятков кГц.

Vishay VS-70HFL100S05

Vishay VS-70HFL100S05 — промышленный быстровосстанавливающийся диод (Fast Recovery Diode) в герметичном металлостеклянном корпусе DO-5 (DO-203AB). Спроектирован для использования в высокочастотных инверторах, источниках бесперебойного питания (ИБП) и преобразователях частоты, где критичны малые потери при переключении.
