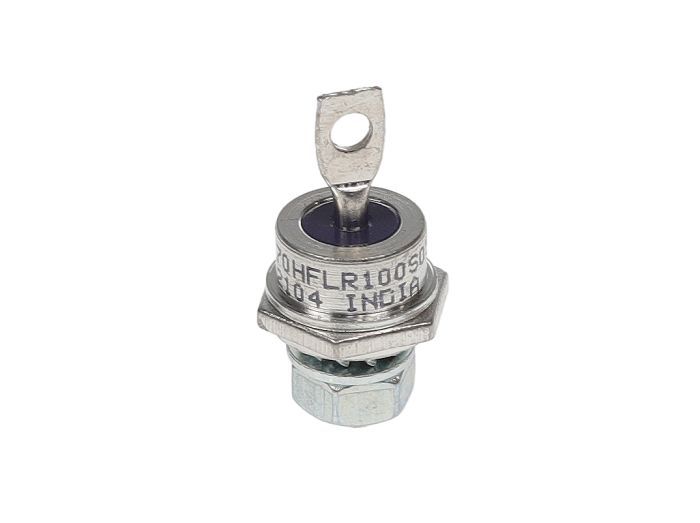

Vishay VS-70HFLR100S05

Артикул: VS-70HFLR100S05

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 110 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-70HFLR100S05

Раздел

Быстрое восстановление

Подраздел

Vishay

Вес

Проверка полярности: версия 'R' (70HFLR) имеет анод на основании; убедитесь в совместимости со схемой изоляции радиатора.
Монтажный момент: строго соблюдайте усилие затяжки 37 lbf-inches (около 4.2 Нм) для обеспечения теплового контакта.
Электрический интерфейс: подключение катода через клемму (Lug), анода — через корпусную резьбу.
Температурный режим: эксплуатация требует установки на радиатор с учетом падения напряжения 1.85В.
Ограничение: не использовать в схемах, где требуется время восстановления (Trr) менее 500 нс.
Ограничение: не превышать среднеквадратичный ток (If rms) 110 А.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное обратное напряжение (Vrrm): 1000 В

Средний прямой ток (If avg): 70 А (при соответствующем охлаждении)

Время обратного восстановления (Trr): 500 нс

Ударный прямой ток (Ifsm): 730 А

Тип полярности: Обратная (Anode Stud — анод на шпильке)

Корпус: DO-203AB (DO-5) с резьбой 1/4-28 UNF-2A

Низкое прямое напряжение (Vfm): 1.85 В

Применение

Серия 70HFL: базовая линейка быстровосстанавливающихся диодов Vishay на 70А.

Суффикс 'R': указывает на обратную полярность (Reverse). Модель без 'R' имеет катод на основании.

Код '100': обозначает класс напряжения 1000 В (100 * 10).

Суффикс 'S05': указывает на группу по времени восстановления (500 нс).

Замены: возможна замена на аналоги в корпусе DO-5 от International Rectifier (IR) или GeneSiC при совпадении Trr и полярности.

FAQ

Чем отличается VS-70HFLR100S05 от VS-70HFL100S05?

Буква 'R' означает обратную полярность: у данной модели анод находится на резьбовой части, а у модели без 'R' там находится катод.

Можно ли использовать этот диод в обычных выпрямителях 50 Гц?

Да, но это экономически нецелесообразно; его главное преимущество — работа на высоких частотах благодаря малому времени восстановления (500 нс).

Какой тип резьбы используется для монтажа?

Используется дюймовая резьба стандарта 1/4-28 UNF-2A.

Vishay VS-70HFLR100S05

Vishay VS-70HFLR100S05 — это силовой быстровосстанавливающийся диод промышленного класса в герметичном корпусе DO-203AB (DO-5). Предназначен для использования в высокочастотных выпрямителях, инверторах, сварочном оборудовании и источниках бесперебойного питания, где требуются малые потери при переключении и надежный теплоотвод через резьбовое соединение.
